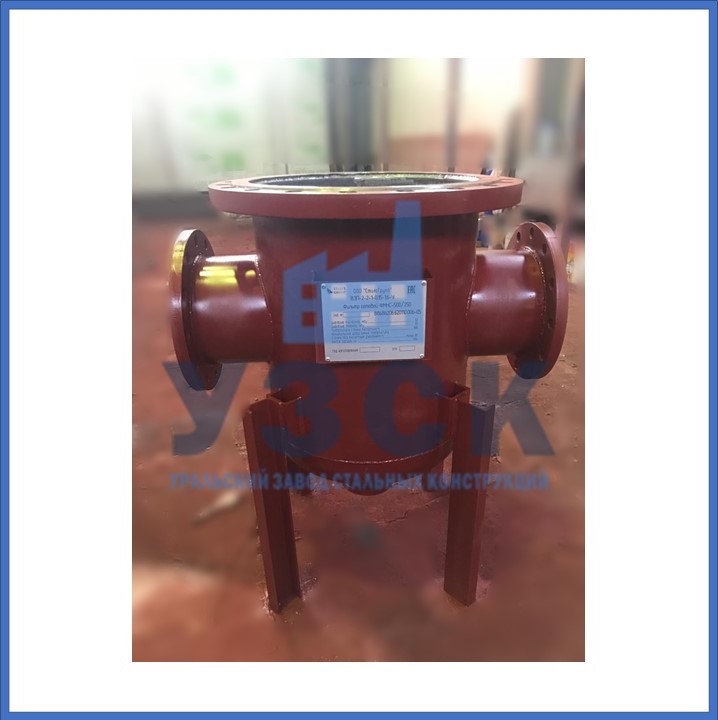

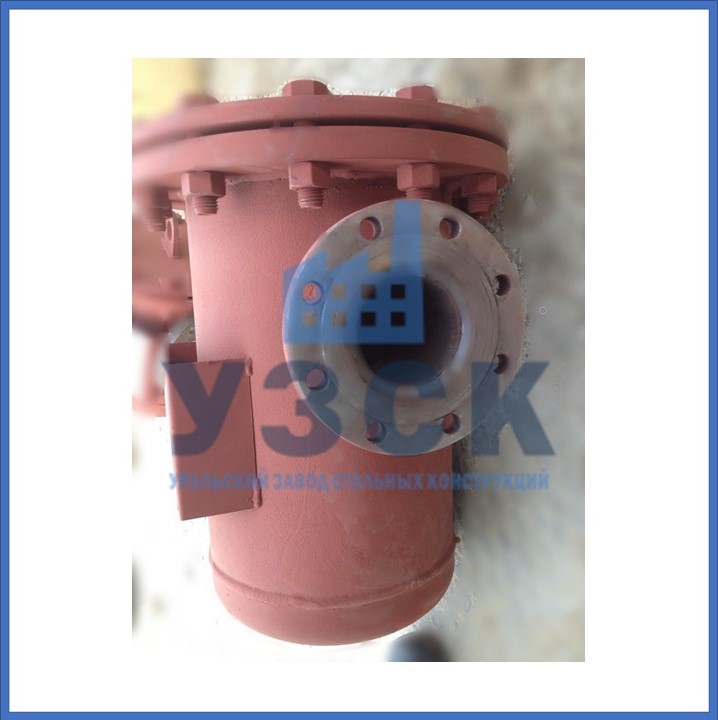

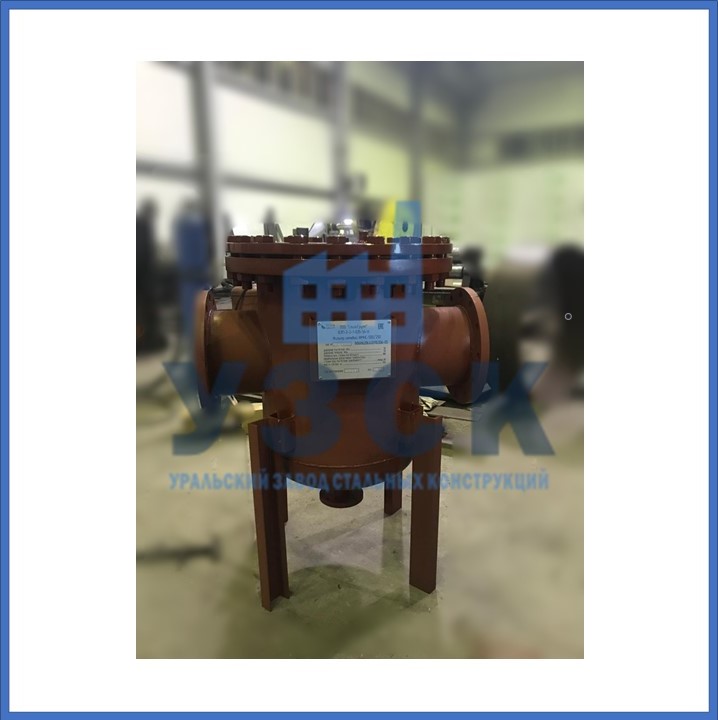

В декабре 2018 года Завод «УЗСК» завершил производство шламоотводителя OISM 300/100 для нужд Кардиоцентра города Екатеринбурга. По окончании проведения испытаний произведена отгрузка в адрес заказчика.
Шламоотводитель OISM магнитный – это элемент системы теплоснабжения, осуществляющий тонкую очистку воды от ржавчины, окалины и прочих посторонних механических частиц. Применение магнитного шламоуловителя позволяет защитить трубопроводы от внутренних отложений, коррозии, а также удалить уже образовавшиеся отложения.
Конструктивные особенности и принцип работы магнитного шламоотводителя OISm.
Магнитный шламоуловитель OISm (МШО OISm) осуществляет фильтрацию воды тремя последовательными этапами.
На первом – инерционном этапе – осуществляется отсечение из воды наиболее крупных по размеру механических частиц. Это происходит следующим образом: поток рабочего вещества попадает в шламоуловитель, где меняет направление движения и скорость, в результате чего сила тяжести вынуждает крупные частицы оседать в шламовой камере, находящейся внизу корпуса устройства.
На втором этапе вода подвергается магнитной фильтрации от ржавчины и ферромагнетиков. Поток движется по созданному при помощи специальных оборудованных магнитами перегородок лабиринту. На данном этапе магнитами улавливаются частицы, превышающие по размеру 0,5 мкм и имеющие парамагнитные свойства (либо приобретающие их под действием магнитного поля). Накапливаясь, ферромагнетики сползают с магнитов и попадают в шламовую камеру, после чего через патрубок для дренажа удаляются из устройства.
На третьем этапе при помощи сетчатого фильтрующего элемента, находящегося внутри корпуса устройства перед патрубком для отвода рабочего потока, происходит отсечение средних и мелких частиц и примесей, не имеющих магнитных свойств.
Шламоотводители магнитного типа могут иметь как приварное, так и фланцевое присоединение к трубопроводу. В соответствии с типовым исполнением, магнитные шламоотводители под приварку изготавливаются с условными диаметрами прохода Ду 25 мм, 32 мм и 40 мм; а фланцевые шламоотводители — с диаметрами от Ду 50 мм и более.
Очистка шламоотводителя МШО

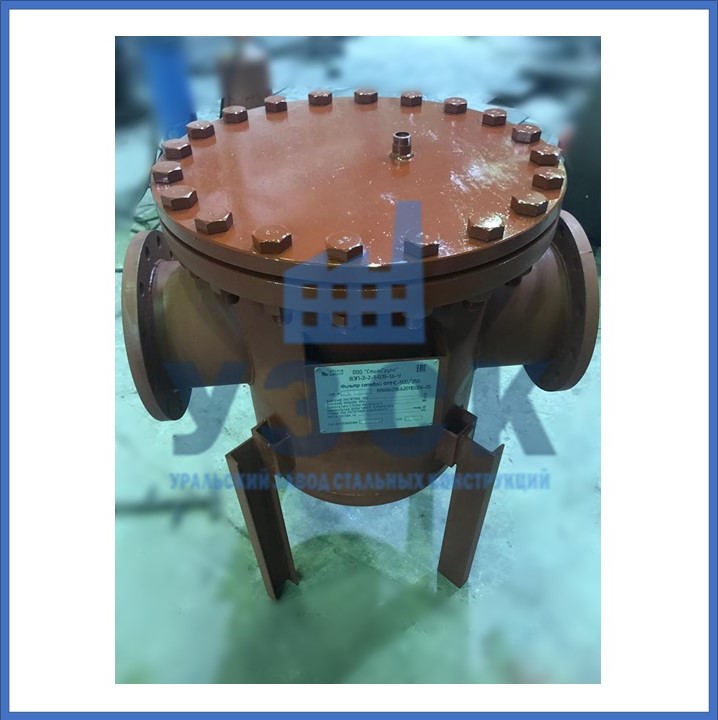

Для определения необходимости очистки МШО, необходимо установить до и после оборудования манометры и следить за разностью показаний приборов. Достижение гидравлического сопротивления 50 кПа свидетельствует о том, что фильтр засорен и ему нужна очистка. Для простоты обслуживания и очистки фильтра верхняя часть корпуса МШО оборудована специальной крышкой, которая крепится к корпусу при помощи болтов. Перед проведением очистки необходимо перекрыть поток рабочего вещества при помощи задвижек, и слить жидкость из устройства посредством дренажного крана. Далее следует открыть крышку, расположенную вверху корпуса, и промыть фильтрующие системы струей воды. После промывки следует в обратной последовательности осуществить сборку шламоотводителя.
Рабочие параметры шламоотводителей OISm
| Обозначение | Ду, мм | Ру, кгс/см2 (МПа) | Произв-ть, м³/ч | Вес, кг | Расход, (min/max),м3/ч | Объем, м3 |
|---|---|---|---|---|---|---|
| Шламоотводители OISm 150/25 | 25 | 16 (1,6) | 2 | 15 | 1 / 2 | 0,005 |
| Шламоотводители OISm 150/32 | 32 | 16 (1,6) | 3,6 | 15 | 1,8 / 3,6 | 0,005 |
| Шламоотводители OISm 150/40 | 40 | 16 (1,6) | 6 | 15 | 3 / 6 | 0,005 |
| Шламоотводители OISm 200/50 | 50 | 16 (1,6) | 12 | 38 | 5 / 12 | 0,013 |
| Шламоотводители OISm 200/65 | 65 | 16 (1,6) | 14 | 38 | 7 / 14 | 0,013 |
| Шламоотводители OISm 250/80 | 80 | 16 (1,6) | 20 | 58 | 10 / 20 | 0,027 |
| Шламоотводители OISm 300/100 | 100 | 16 (1,6) | 26 | 115 | 13 / 28 | 0,046 |
| Шламоотводители OISm 400/100 | 100 | 16 (1,6) | 32 | 210 | 18 / 36 | 0,084 |
| Шламоотводители OISm 450/125 | 125 | 16 (1,6) | 44 | 275 | 22 / 44 | 0,117 |
| Шламоотводители OISm 500/150 | 150 | 16 (1,6) | 70 | 385 | 35 / 70 | 0,167 |
| Шламоотводители OISm 600/150 | 150 | 16 (1,6) | 100 | 490 | 50 / 100 | 0,302 |
| Шламоотводители OISm 600/200 | 200 | 16 (1,6) | 128 | 495 | 60 / 128 | 0,308 |
| Шламоотводители OISm 700/200 | 200 | 16 (1,6) | 168 | 700 | 84 / 168 | 0,505 |
| Шламоотводители OISm 800/250 | 250 | 16 (1,6) | 265 | 825 | 132 / 265 | 0,752 |
«Уральский завод стальных конструкций» — непосредственный производитель магнитных шламоотводителей OISM, гарантирующий высокое качество выпускаемой продукции.
Если у Вас остались вопросы по характеристикам фильтрующего оборудования для теплоснабжающих систем или Вы хотите узнать цены шламоотводителей OISM, свяжитесь с менеджерами отдела продаж ООО «УЗСК» по координатам, указанным в разделе КОНТАКТЫ.
